產品簡介
江森型系列風機盤管電動閥由江森型系列閥門驅動器和江森型系列銅閥組成。用于控制冷水或熱水空調系統管道的開啟或關閉,達到控制室溫之目的。驅動器由單向磁滯同步電機驅動,閥門彈簧復位。閥門不工作時處于常閉狀態,當需要工作時,由溫控器提供一個開啟信號,使電動閥接通交流電源而動作,開啟閥門,冷凍水或熱水進入風機盤管,為房間提供冷氣或暖氣;當室溫達到溫控器設定值時,溫控器令電動閥斷電,復位彈簧使閥門關閉,從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關閉和開啟,使溫室始終保持在溫控器設定的溫度范圍內。
江森型系列電動閥之驅動器與閥體彩螺套聯接方式,可以在閥門安裝之后,再安裝驅動器,現場裝配,接線靈活、方便。驅動器之平面設計可以貼近墻面安裝,占用空間小。產品可靠耐用,工作噪音低,并能在隱蔽式風機盤管裝置內常出現在高溫環境可靠工作。
驅動器主要技術參數
型號 | 額定電壓 | 功率 | 驅動方式 | 與SRV2000閥配合動作時間 | 凈重 |
VA7010-220 | AC220V±10% | 7W | 單向電機驅動 閥門彈簧復位 |
全開時間:通電后約10秒 關閉時間:斷電后約5秒 |
0.3 |
VA7010-110 | AC110V±10% | ||||
VA7010-24 | AC24V±10% |
主要技術參數
產品 型號 |
閥門 形式 |
聯接 螺紋 |
流量 系數kv |
關閉壓差 (Mpa) |
工作 介質 |
流體 溫度 |
環境 溫度 |
儲存 溫度 |
承壓 (Mpa) |
V2200-15 |
常閉二通閥 |
G1/2 |
1.5 |
0.25 |
冷凍/熱水 |
2~94℃ |
0~60℃ 好大相對 濕度為不凝露 |
-20~65℃ 好大相對
|
1.6 |
V2300-15 |
混合三通閥 |
G1/2 |
1.5 |
0.25 | |||||
V2200-20 |
常閉二通閥 |
G3/4 |
2.5 |
0.1 | |||||
V2300-20 |
混合三通閥 |
G3/4 |
2.5 |
0.1 | |||||
V2200-25 |
常閉二通閥 |
G1 |
4.8 |
0.06 | |||||
V2300-25 |
混合三通閥 |
G1 |
4.8 |
0.06 |
外形尺寸
型號 |
尺寸 |
凈重 | |
A |
B | ||
V2200-15 |
55 |
113 |
0.60 |
V2300-18 |
55 |
128 |
0.60 |
V2200-20 |
66 |
124 |
0.65 |
V2300-20 |
66 |
137 |
0.65 |
V2200-25 |
90 |
129 |
0.70 |
V2300-25 |
90 |
145 |
0.70 |
產品特點
閥體材料:鍛造黃銅
閥桿材料:不銹鋼(AIS1302)
密封材料:丁晴橡膠(NBR)
驅動器底盤:壓鑄鋁合金
驅動器蓋:阻燃ABS工程塑料
工作介質:水
介質溫度:<94℃
操作及注意事項
馬達罩殼防止滴水滲入。當閥裝于水平管道時,安裝位置與垂直平面夾角不超過85°,如圖2所示。當閥門裝在垂直管道上時,馬達罩殼必須防止滴水滲入。
撥動手動操作桿時應緩慢移動,當手動桿沿箭頭指向慢慢移動并按進缺口內卡住,閥門處于常開狀態。每當電流首次通過電動閥時,手動桿會再設定至自動位置。
安裝須知
常閉二通閥和混合三通閥的安裝如圖3、圖4所示。對于高層建筑物,應在底層支管上采用減壓閥。安裝閥體時,應注意閥體的箭頭指向,若帶有輔助開關,其接線如圖6所示。
★所有數據的更改不另行通告。

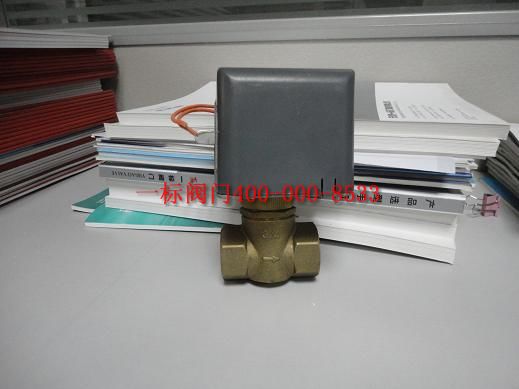

江森型開關式電動閥實物圖
